DFX光纤矩阵箱体是专为业务指挥与控制中心设计的视音频与KVM信号光纤延长方案的核心部件。控制中心视音频与KVM信号光纤延长方案由接收器、发送器、和矩阵箱体组成，使用多模或单模光纤传送视音频与计算机外设信号。分别连接收发器与接收器的光纤簇汇聚到DFX矩阵箱体，整个系统形成一个星型网络。操作指令通过接收器经KVM光纤链路或通过管理软件经DFX矩阵箱体的管理接口下达，DFX矩阵箱体完成指令请求的发送器与接收器间光纤链路连通或切换。
DFX 48正面
DFX 48反面
DFX 80正面
DFX 80反面

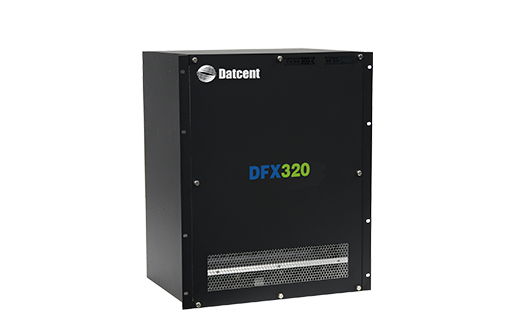

DFX 320正面
DFX 320反面
DFX 160正面

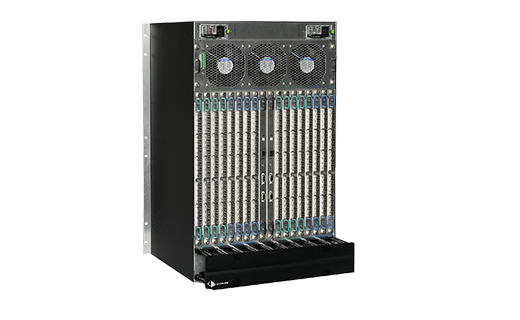

DFX 160反面
DFX 640正面
DFX 640反面
- 模块化设计，按需进行扩展
- 端口带宽可达6.25Gbps，支持无压缩视频传送
- KVM + USB2.0信号传送
- 支持多种视频格式
- 时钟调整技术保持信号完整性
- 可选多模或单模光纤
- 无阻塞架构设计，支持全路并发
- 传送距离（单模）最大可达80km
- 平均无故障工作时间（MTBF）超过100000小时
- 支持热插拔，控制卡、数据卡、电源模块、风扇模块、光纤模块等
- 冗余模块设计，控制卡、电源模块
- 系统管理能力包括完全路由的控制与管理
- 光纤延长系统冗余设计
| 规格参数 | 说明 |
|---|---|
| 最大光纤端口（对）数 | 48～640 |
| 单向传输 | 48×48 80×80 160×160 320×320 640×640 |
| 双向传输 | 24×24 40×40 160×160 320×320 |
| 触控屏 | 可选 |
| 扩展步长 | 单IO卡5对光口 单IO卡16对光口 单IO卡20对光口 |
| 光传输波长 | 多模：850nm 单模：1310nm 支持CWDM和DWDM |
| 电源 | 100-240VAC，47-63HZ |
| 端口最大速率 | 6.25Gbps |
| 背板最大速率 | 300Gbps～4000Gbps |
| 工作环境 | 温度：0-50℃ 湿度：5-95%相对湿度，非冷凝 |
| 最大功耗 | 80W～2400W |
| 重量 | 9.07kg～59.87kg |
