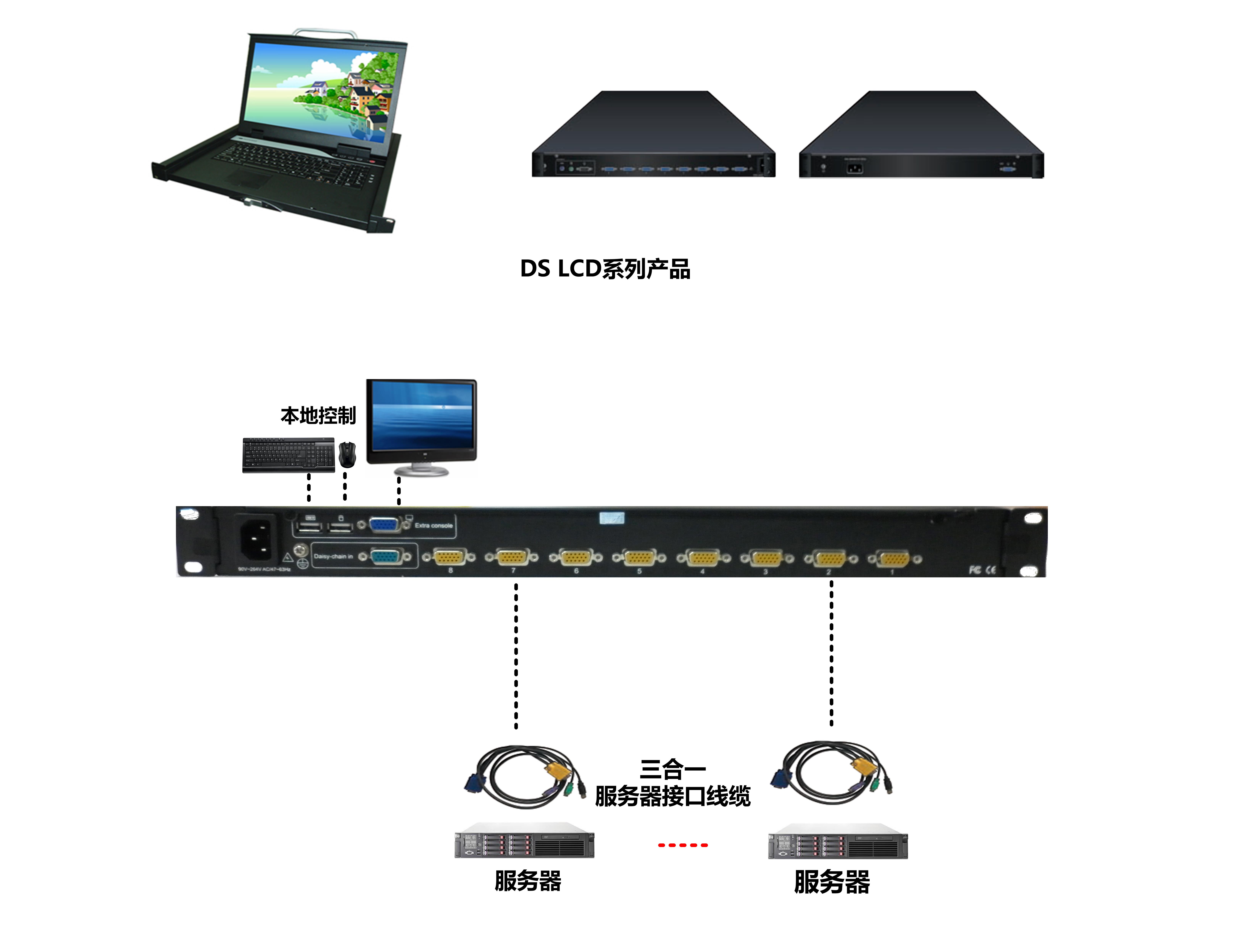

DS系列LCD KVM产品是一款集LCD 显示器、键盘、触摸板以及KVM 切换器为一体的机架控制台。采用折叠抽拉式设计，结构紧凑、集成化程度高，仅占据标准服务器机柜1U空间，实现对多台服务器的集中操控。
本产品显示屏幕采用17’和19’LED 显示屏，为用户提供清晰流畅的视觉体验。基于功能角度，产品可分为三合一非切换式与四合一切换式两类产品，从而满足机房内不同分散程度的服务器设备集中化操作管理和自由切换的应用需求。

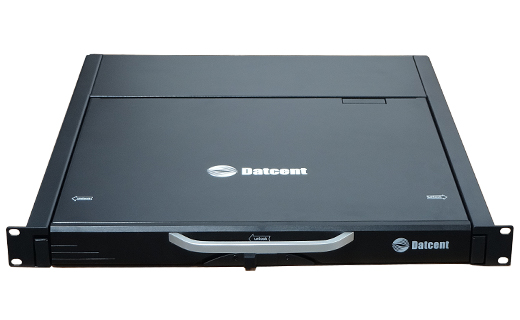

DS1700 正面

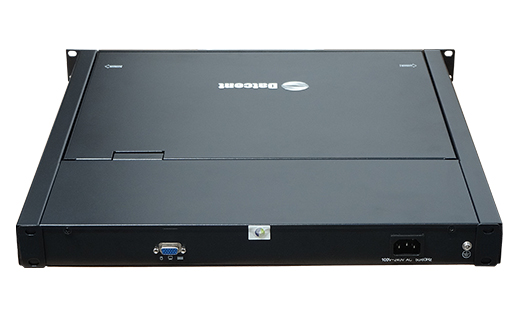

DS1700 背面
DS1700 开
DS1708 正面
DS1708 背面
DS1900 正面
DS1900 背面
DS1900 开
DS1908 正面
DS1908 背面
DS1908 开
- 采用17’和19’LED显示屏设计，分辨率最高支持分别为1280*1024和1280*1024
- 支持标准键盘、MAC键盘、SUN键盘，键盘语言可选
- 设备电源开关灵活，显示屏拉开电源接通，推入机柜自动关闭，节能省电
- 采用人体工程学手腕休息设计，支持手触控制板操作
- 兼容多品牌服务器和各种操作系统
- 支持安全密码锁定功能，可以锁定任何一台设备的切换功能，非授权人员不能使用
- 通过CE FCC等多种国际认证，安全可靠
- 单台设备可直接管理8台或16台目标服务器
- 支持通过键盘热键、OSD菜单方式、功能键实现服务器的切换操作，自动记录并存储
- 切换前键盘的工作状态
- 允许1个远程用户通过网络浏览器或Java客户端管控KVM和所连接的服务器
| 规格参数 | 说明 |
|---|---|
| 电脑连接数 | 1～16 |
| 视频分辨率 | 1280×1024@60HZ/1920×1080@60HZ |
| 连接端口选择 | OSD屏幕菜单、热键、按键 |
| 接口 | |
| 本地控制端口 | NA或1×VGA、2×USB、TypeA |
| KVM端口类型 | DB15/RJ45 |
| 电源 | 220V AC、0.11A |
| 面板规格 | |
| 屏幕尺寸 | 17’/ 19’ |
| 材质 | LED液晶 |
| 工作环境 | |
| 操作温度 | 0～40℃ |
| 储存温度 | -20℃～60℃ |
| 湿度 | 0～80%RH,无凝结 |
| 机体属性 | |
| 外壳 | 金属+塑料 |
| 外形尺寸 | 500mm（深）×448mm（宽）×42.5mm（高）或 602 mm（深）×448 mm（宽）×42.5mm（高） |
| 机柜安装深度 | 600mm～850mm |
| 型号 | 说明 |
|---|---|
| DS1700 | LCD控制台， 17’LED显示屏、1端口、PS/2或USB |
| DS1708K | LCD KVM控制台，17’LED显示屏、8端口、PS/2或USB，带OSD（管理菜单），支持专用线缆连接 |
| DS1708KL | LCD KVM控制台，17’LED显示屏、8端口、PS/2或USB，带OSD（管理菜单），支持CAT5线缆连接 |
| DS1716K | LCD KVM控制台，17’LED显示屏、16端口、PS/2或USB，带OSD（管理菜单），支持专用线缆连接 |
| DS1900 | LCD控制台，19’LED显示屏、1端口、PS/2或USB |
| DS1908K | LCD KVM控制台，19’LED显示屏、8端口、PS/2或USB，带OSD（管理菜单），支持专用线缆连接 |
| DS1916K | LCD KVM控制台，19’LED显示屏、16端口、PS/2或USB，带OSD（管理菜单），支持专用线缆连接 |
| DS1708KI | LCD KVM控制台，17’LED显示屏、8端口、PS/2或USB，带OSD（管理菜单），支持专用线缆连接，支持远程控制 |
| DS1716KI | LCD KVM控制台，17’LED显示屏、16端口、PS/2或USB，带OSD（管理菜单），支持专用线缆连接，支持远程控制 |
| 型号 | 说明 |
|---|---|
| DSIQ-USB | 服务器接口模块，USB键鼠、VGA视频，适配DS1708KI\DS1716KI 单电源 |
